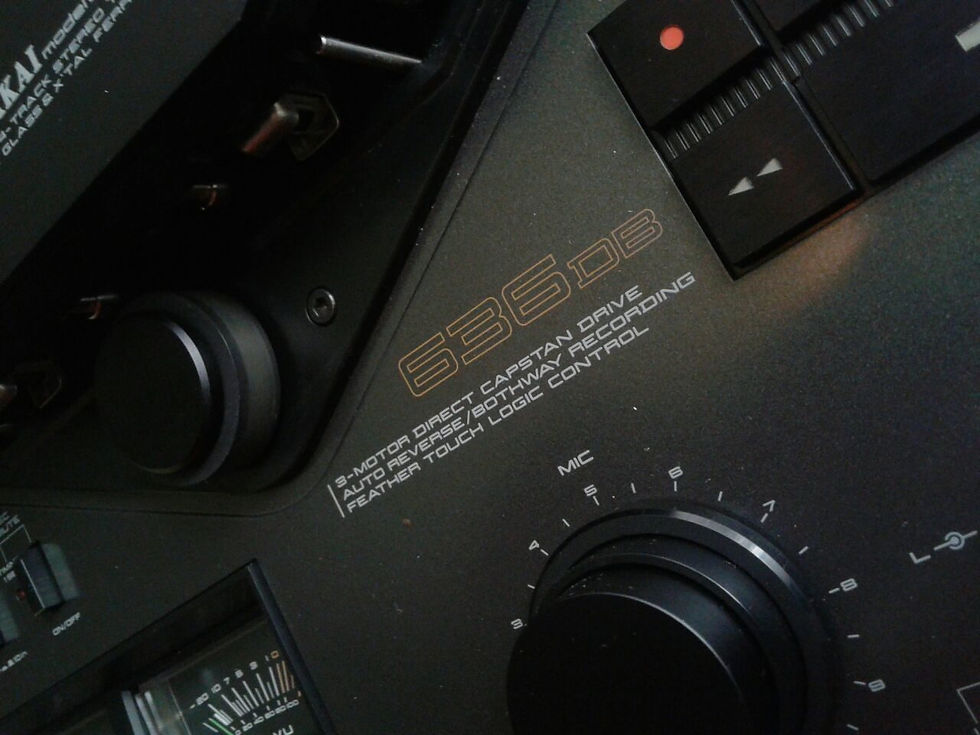

Akai GX-636DB

Начну пожалуй вот с чего реверсивные модели GX-635, 636, 646 и 747 имеют совершенно идентичную кинематику и абсолютную схожесть блока головок, поэтому говорить об одном их них, можно сказать ...

....субъективно, обо всех их этой «линейки» … но я скажу от себя , что 747 с системой DBX все-таки по звучанию отличается от других, более сухим и задранным «по верхам» звучанием…

Я надумал провести в своем экземпляре профилактические мероприятия, а именно почистить , поменять прижимной ролик. Проверить состояние головок и опорных стоек, и конечно наших любимых конденсаторов,.

Судя по тому что верха в правом канале у меня «подсели» верха, пора основательно проверить «маленьких разбойников» в блоках записи воспроизведения,.. и так что мы делаем мы берем отвертки и шестигранник, и начинаем разбирать , с начало снимаю заднюю панель из прессованного картона потом дно и , потом крышку блока головок, и далее все «лицо» получаем в итоге полный доступ к агрегатной начинке аппарата, первым делом я проверяю состояние головок а их там 6 штук, все фирменные GX Focused Field CLASS & X’TAL Ferrite Head можете не сомневаться что они и через 20 лет будут в отличном состоянии, ну правда если не гонять на них Славич и Свему ;) Ролик прижимной подлежит замене, ось вращения его я смазываю силиконовым маслом ПМС 100, в подшипник кабстана я тоже капаю капельку его,, контакты выключателей и кнопки управления попрыскиваю WD –кой, ну и теперь опускаемся в нижние «пенаты» в блок усилителей записи\воспроизведения … а там есть где разгуляться честному труженику, маленьких бочков тут с избытком а проверить желательно каждый, но я упущу свои долгие изыскания и скажу только что виновниками были конденсаторы проходные блока шумоподавления на номинал 1мкф на 50 вольт, что и были заменены, потом контрольная проверка аппарата, и все ок, работает и звучит, кстати, забыл упомянуть ДОПУСТИМОЕ ОТКЛОНЕНИЕ ОН НОМИНАЛА ЕМКОСТЕЙ +\-5% что меня очень заинтересовало, т.к аппарат такого класса не может иметь такой разброс по параметрам, хотя справедливости ради могу сказать, что это лишь рекомендованное отклонение, на деле особо важные конденсаторы т.е те что стоят на входах головок, в блоках фильтров, системе шумоподавление НЕ ДОЛЖНЫ ИМЕТЬ ПОГРЕШНОСТИ БОЛЕЕ +\- 2% А В ИДЕАЛЕ если необходим номинал в 1мкф его погрешности должны быть 0,99мкф 1,01мкф НО ЭТО В ИДЕАЛЬНОМ СЛУЧАИ, что-ж поделать... если даже приобретая конденсаторы таких фирм как ELNA и NICHICON можно получить брак, где отклонение от номинала достигает 15% Но это так для общего развития, сути дело, это не меняет идем дальше, хочу отдельно остановиться на особенностях данного агрегата . мой «герой» выпуска 1982 года ему уже стукнуло 35 лет, и он справил свой юбилей после профилактики полностью здоровым:) Стоимость на момент производства составляла 189,000 йен. Может работать как с лентами LN так и EE, имеет 3 прямых двигателя,. один на тон вал, и 2 на подкатушечники,.. Работа в режиме реверса 3-х позиций, наличие питч контроля для подстройки частоты вращения,. счетчик механический в режиме реального времени, Для равномерного движения ленты и правильного её натяжения стоят дополнительные направляющие ролики, и пружинные натяжители с дополнительной фиксацией. Для удобства записи применены кнопка REC MUTE и защите от случайного стирания…

Технические параметры Track system 4 track two-channel stereo system Tape speed 19cm / s (± 0.8%), 9.5cm / s (± 1.0%) Wow and flutter 0.03% Wrms (19cm / s) 0.04% Wrms (9.5cm / s) Frequency characteristic (EE position tape is used) 25Hz ~ 33kHz ± 3dB (19cm / s) 25Hz ~ 25kHz ± 3dB (9.5cm / s) Distortion 0.5% or less (1kHz, 3-order harmonic distortion) SN ratio 65dB (19cm / s) Head GX recording head × 2 GX playback head × 2 Erase head × 2 Motor CPG built-in AC servo motor direct capstan × 1 AC Eddy current reel motor × 2 Time back fast forward winding About 75 seconds (No. 10 360m reel tape is used) Input level Mike: 0.25mV Line: 70mV Output level Line: 0.775V Headphone: 0mV ~ 100mV Power-supply voltage AC220\240V, 50Hz/60Hz Power consumption 75W External dimensions 483mm × 256mm x 440mm Weight 21kg Вот такой аппарат.... По звучанию я-бы не сказал что он верх всего, нои не уступает многих более высоким собратам, в том числе 747-ому И звучит он КРАСИВЕЕ и более ЕСТЕСТВЕННО, чем 747-й
