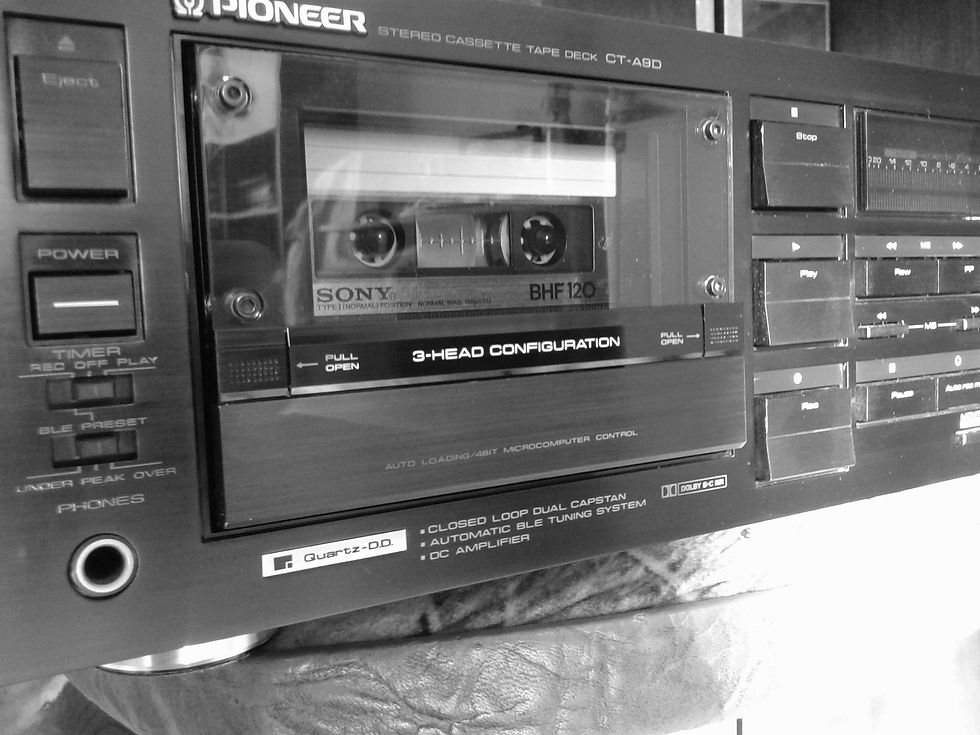

Pioneer CT-A9D

Давно хотел описать данный самый дорогой и самый звучащий девайс компании пионер, по стоимости он был самым дорогим из всех дек которые компании выпускала, не считая конечно Ct-A1, и самая сложная, и с самым качественным лпм, с 2-мя DD моторами, , Настал час его профилактики, до того он стоял без дела больше 2-х лет, были и другие аппараты и другие заботы, а тут решил просто включить и послушать,

Картина услышанного не обрадовала, высокие слабые , биение звука, да и вообще общая вялость аппарата, подмотки еле живые, проклятый идлер, но о нем чуть позже, калибровка 1-я сработала только на 2-й раз, вторые 2 цикла даже не проверял, все говорило о том что аппарат очень устал, и его пора оживить, что соответственно требовало как денежных так и временных вливаний, но вот и его час настал,

Остановлюсь отдельно вообще на этом аппарате, Аппарат, конкретно мой экземпляр был выпущен в 1984-м году, серия эта выпускалась с 83-го по 86-й год, и являлась, как я и говорил ранее самой дорогой из пионров в классе дек, Pioneer CT-A9 был первой декой оборудованной транспортным механизмом "Reference Master Mechanism 3-мя двигателями, прямой привод, тон валов, подмоточный двигатель тоже DD, транспорт мягкий и бесшумный, корпус блока головок изготовлен из цинкового литья под давлением, головки твердые аморф фирмы Canon Много и других вкусностей в данном аппарате, но о них чуть позже,

Начинаем открывать нашего пациента, откручиваем деревянные лакированные под красное дерево боковинки, откручиваем еще болтик на тыльной стороне, и снимаем крышку с аппарата , что нам подвергается осмотру, теперь-то понятно почему дека весит 12 кг, огромный питающий трансформатор с мощностью порядка 50 Ватт, транспорт, огромное количество плат, в общем все по науке, Первое конечно осмотр, в звуковом плане меня интересуют 2 платы права, находящихся одна под другой, верхняя плата усилителя записи\воспроизведения, нижняя управление BLE , и платы шум подавителя, откручиваем верхнюю плату снимаем стоящий за ней экран и видим самую большую плату , чипы калибровки сразу бросаются в глаза, они большиеJ первое что мы делаем записываем все номиналы конденсаторов, на 2-х платах и заказываем их, я беру аналогичные заводским Nichicon MUSE и Elna Cerafine, отставляем их пока, отсоединяем шлейфы проводов с транспорта, снимаем переднюю панель, и откручиваем болты крепления лпм, АККУРАТНО ПРОВОДОВ ШЛЕЙФОВ ОЧЕНЬ МНОГО И МОЖНО НЕ НА РОКОМ ПОТОМ ВСЕ ПЕРЕПУТАТЬ, ВСЕ ФОТОГРАФИРУЙТЕ КАК МОЖНО ЛУЧШЕ ЧТОБ ПОТОМ НЕ ЗАПУТАТЬСЯ! извлекаем лпм! Он тяжелый что-то прядка 2-х кг может чуть поменьше, тут все по накатанной схеме, кто менял пассики и идлера на серии Reference Master тут тоже справиться, меняю резинку идлера и пассики , один плоский на тон вал, второй толстый на режимы и открытие\закрытие кассетоприемника, , чистим головку и ролики , и все собираем обратно, что хотелось-бы отметить, у кото не срабатывает авто закрытие кассетоприемника прочистите оптопару определения наличия кассеты она находиться справа внизу у держателя кассеты, и будет Вам счастья, незабываем также смазывать подшипники силиконовым маслом,, Если требуется регулировка скорости крутим синий регулятор рядом с радиатором охлаждения! Собираем все в обратной последовательность. Теперь обращаем внимание на платы управления ЛПМ и платой управления всей декой она стоит вертикально и соединена с нижней платой разъемом вставочным. Снимаем эту плату и прыскаем в контакты разъема WD-40 что-б избежать окислов, все ножки с печатной стороны платы ПРОПАЕВАЕМ ЭТО ОБЕЗАТЕЛЬНО! На 2-х платах, так-же снимаем и нижнюю плату и пропаиваем все группу управления DD приводами, вот кстате и проблема дергания звука холодны пайки микросхема держалась на плате только на честном слове отсюда и и частые проблемы с работой лпм, подмотки то не мотает то вообще слишком сильно перематывает, ВСЕ ПРОПАЕВАЕМ !!! , проверяем накопительные кондеры на питании с моими все ок, поэтому я менять не буду,… В общем-то с левой частью, я закончил, теперь на очереди самая кропотливая часть эпопеи блоки усилителей! Как я и говорил ранее ставлю в замен старых, им аналогичные неполярные Nichicon MUSE полярные ELNA Cerafine и SILMICII, работа довольно кропотливая, сначала замену осуществляем в первой плате, интересная особенность переключение типа ленты осуществлено на 2-х реле, и когда вставляешь определенный тип, комбинация включенных реле и определяет какую кассету вы вставили в деку…. Питание осуществляется отдельным блоком со своими силовыми транзисторами, он находиться в правом верхнем углу платы и так и подписана ней, после замены проверяем на контроллерах питание должно быть ровно 10 Вольт! Это важно! Регуляторы V302 V301 Накопительные конденсаторы лучше заменить на более мощные, идеально 220\470uF с напряжением 25Вольт С310 и С309 Блок усилителя воспроизведения неполярные ставим Nichicon Muse и ELNA Cerafine для достижения наилучшего результата в звучании в будущем, так-же меняем все и другие конденсаторы соблюдая полярность,. После добираемся до самой большой платы, там где у нас чипы шумоподавителя и автокалибровки, там тоже меняем все электролиты, после проверяем, её работу, и подстраиваем индуктивности, до получения правильного тона генератора при калибровке, Кого интересует как она работает, и как её настраивать, могу подробно описать,… Прошу заметить что и тут не обошлось без ОРАНЖЕВОЙ БОЛЕЗНИ, выпаиваем их к че-вой матери, и вставляем, WIMA соответственного номинала, ну пожалуй и все, собираем подсоединяем все и проверяем, СТАНОВЛЕНИЕ!!! Уважаемые господа, все конденсаторы требуют прогрева, Ваша дека не будет звучать пока это не произойдет, так что гоняйте её после этого в течении недели и почувствую разницу до и после, как говорят на лицо! Это не бред, или сумасшествие , это опыт в этом деле а его не пропьешь! ЧАСТНОСТИ, ДИСПЛЕЙ многие господа говорят что у них нет отдельных сегментов на индикации или она горит тускло проверьте на холодные пайки соединение дисплея с платой, и пропаяйте их, и будет Вам счастье,! Чтоб снять ШЛЯПКИ аккуратно поддеваем их ножиком, и вытаскиваем грибок, без этого вы не сможете снять не плату индикации , ни станину на которой она держится! ОБГРЕЙД То что я не описывать не буду в том опусе, но могу лично описать, кого это заинтересует, после этого тюнинга дека на обычной ленте легко выдает 15-23KHz , звучание более легкое и воздушное более приближенное к звучанию топовых Alpine и Harman Kardon 491CD, о котором я напишу в следующий раз,. Жду комментариев! И Ответов! У меня не было задачи рассказать абсолютно все, просто ознакомил с этим чудесным аппаратов эпохи рассвета компании Pioneer!
